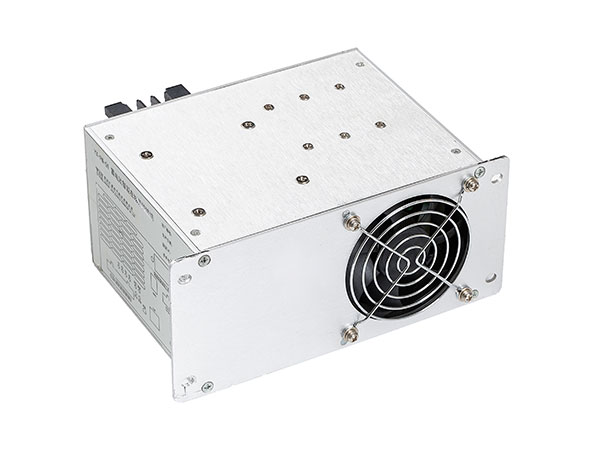

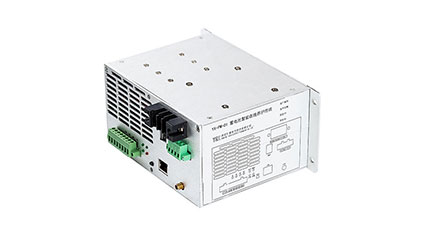

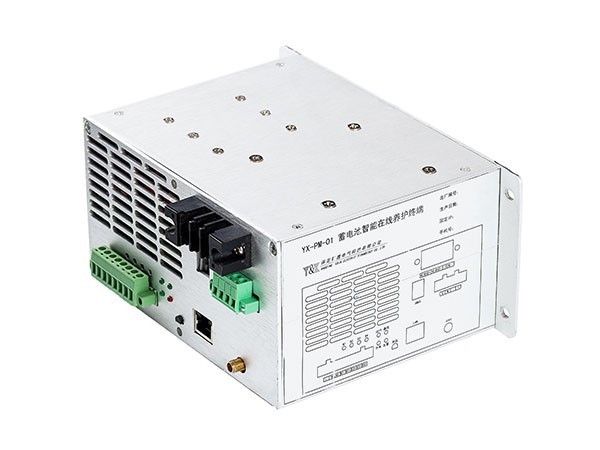

YX-PW-01 蓄电池智能在线养护终端是钰鑫电气经过数年潜心研究，根据蓄电池自身工作原理，结合钰鑫蓄电池参数传感器技术，经过多次试验研制出的一种全新的蓄电池在线监测与养护装置，该装置集蓄电池监测、电池养护和核容放电功能为一体，全面监测蓄电池各个参数，并通过建立各种蓄电池监测模型，综合分析判断蓄电池的实时运行情况，结合远程控制，全方位解决蓄电池使用过程中的痛点和难点，能够有效延长蓄电池寿命，减少铅酸蓄电池在回收利用中产生的环境污染和能源消耗，为蓄电池的运行维护开辟一条新路。
适用于银行、电力、通信、军事、航空、铁路等行业，主要针对配电自动化应用场景，实现对环网柜、柱上开关蓄电池组的维护管理，同时也可适用于计算机网络机房、高端IDC机房、银行机房、电力配电室、应急电源系统、通信机房、通信基站、UPS机房、蓄电池组机房等场景，是实现蓄电池“状态保养”、延长蓄电池寿命的的理想配件。
蓄电池产品品牌多，质量参差不齐；
蓄电池运行环境恶劣，造成蓄电池寿命缩短；
蓄电池运行电气环境差，充放电质量不达标；
蓄电池运维工作量大，人员短缺；
核容放电工作耗时长，效率低。
◆独有的小电流内阻测量技术，内阻精度极高（1uΩ级）；给各分析模型提供精准数据和可靠依据；
◆电压测量精度极高（1mV级）；结合独有的溢酸监测技术和连接片故障监测技术，全方位维护电池；
◆内阻综合（预测失效）模型；准确判断和提前一个月预测各电池的状态；
◆浮充状态下均衡技术，能够有效延缓电池组运行寿命；
◆全面精确监测单体蓄电池和组电池的表征量，建立SOH等多个模型对数据进行分析，数据精确度高，可精确分析蓄电池组健康状况，预估电池的健康状态趋势、使用寿命及剩余容量；
◆本系统经过板级EMC设计、器件EMC分析、系统级EMC分析和EMC综合分析等多种电磁兼容优化措施，完全满足电力环境要求；
| 参数名称 | 单位 | 数值 | |
| 支持电池类型 | 阀控式铅酸蓄电池 12V | ||
| ≤1000AH | |||
| 支持蓄电池组数量 | 组 | 1 | |
| 最大支持蓄电池数量 | 块 | 6块 | |
| 其它接口 | — | 市电监测接口x1 | |
| 电流传感器接口x1 | |||
| 温度传感器接口x1 | |||
| 放电控制接触器控制接口x1 | |||
| 电流传感器 | 监测范围 | A | -10A~+10A |
| 精度 | — | ±1% | |
| 温度传感器 | 监测范围 | ℃ | -40~+100 |
| 精度 | ℃ | 0.5 | |
| 通讯接口 | — | 以太网接口(RJ45)x1 | |
| 无线GPRS通信接口x1 | |||
| 工作温度范围 | ℃ | -40～＋70 | |
| 工作湿度 | % | 0-95%RH | |
| 除硫脉冲与均衡充电输出最大电压 | V | 18V±0.3V | |
| 除硫脉冲输出频率范围 | HZ | 500HZ-1000HZ动态可调 | |
| 除硫效率 | % | ≥20% | |
| 功率 | W | 最大功率50W、稳定工作20～30W、监测状态10W | |
| 与后台通信协议 | — | 符合Modbus规约规范 | |
| 主要功能要求 | 蓄电池在线监测 | — | 实现单体级蓄电池在线监测，包括：电池组端电压、单体电压、电流、电池温度、市电通断 |
| 蓄电池在线养护 | — | 支持蓄电池动态均衡充电与蓄电池谐振脉冲除硫复合工作 | |
| 支持功能的自动开启与关闭 | |||
| 蓄电池远程放电测试 | — | 通过蓄电池在线容量测试模块可支持蓄电池远程放电测试控制 | |
| 支持依照后台下达的放电参数自主控制放电终止 | |||
| 报警功能 | 发现劣化单体电池 | — | 能报警 |
| 发现电池连接异常 | — | 能报警 | |
| 市电断电 | — | 能报警 | |
| 蓄电池放电 | — | 能报警 | |
| 蓄电池过放电 | — | 能报警 | |
| 蓄电池过充 | — | 能报警 | |
| 蓄电池温度偏高、偏低 | — | 能报警 | |
| 蓄电池温度超过极限值 | — | 能报警 | |
| 主动放电测试开始 | — | 能报警 | |
| 放电结束 | — | 能报警 | |
| 蓄电池支撑时间低于阀值 | — | 能报警 | |
| 输入 | V | DC22~58V | |
| 输出 | V | DC22~58V | |
| 最大功率 | W | 150 | |
| 放电负载 | 电子负载 | ||
| 散热方式 | 机壳+风扇 | ||
| 放电电流 | A | 0-3A线性可调 | |
| 恒流放电 | — | 具备 | |
| 控制接口 | GPRS接口与LAN接口 | ||
| 云服务 | — | 可提供公网云服务支持 | |

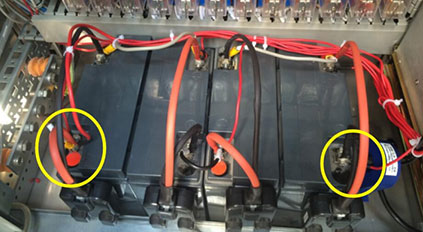

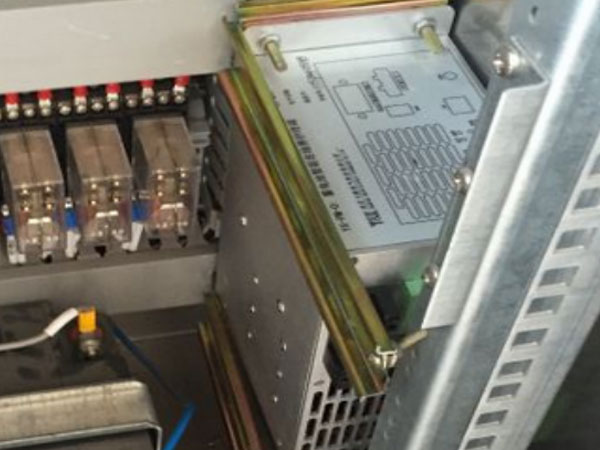

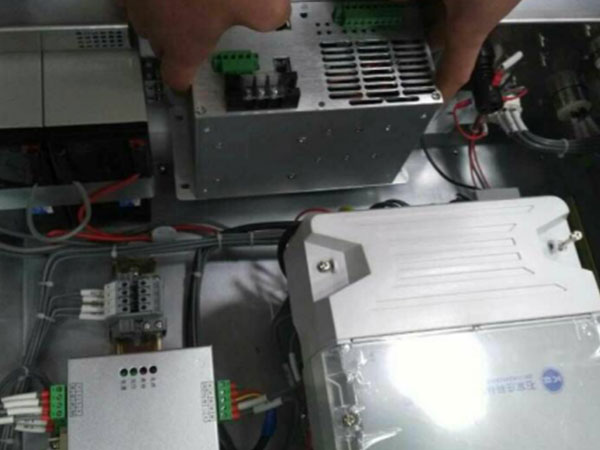

系统安装前，对测试站点进行了放电核容作业，并对电池的各个参数进行了测量和记录，系统安装并稳定运行一段时间后，对这些站点的电池再次进行了放电核容，通过数据监测和对比情况可看出，系统安装后，电池养护效果明显，电池除硫、均衡和活化等措施使电池容量、电压差等得到了明显改善。

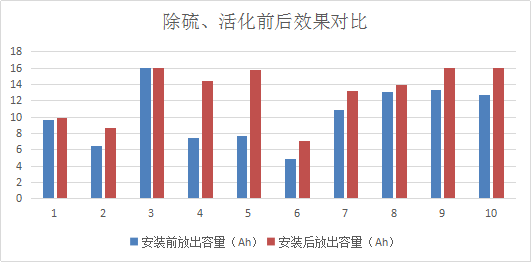

1、以核容放电容量值为对比依据，除硫、活化前后效果对比如图5-1：
图5-1 除硫、活化前后效果对比

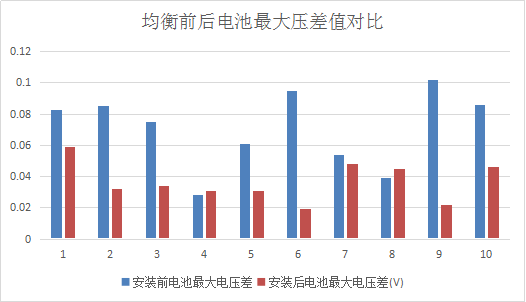

2、以电池组 电压差最大值为对比依据，均衡前后效果对比如图 5-2：
图5-2 均衡前后电池最大压差值对比
