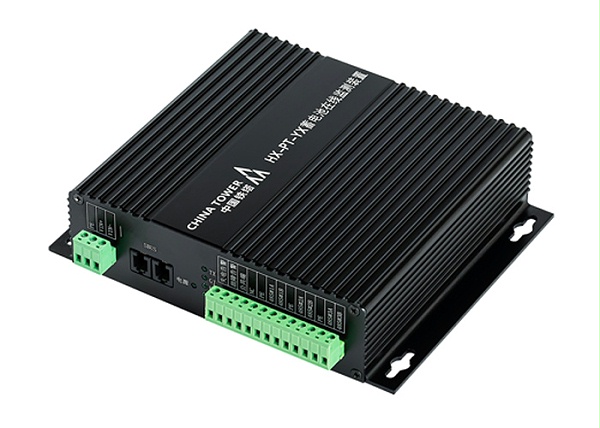

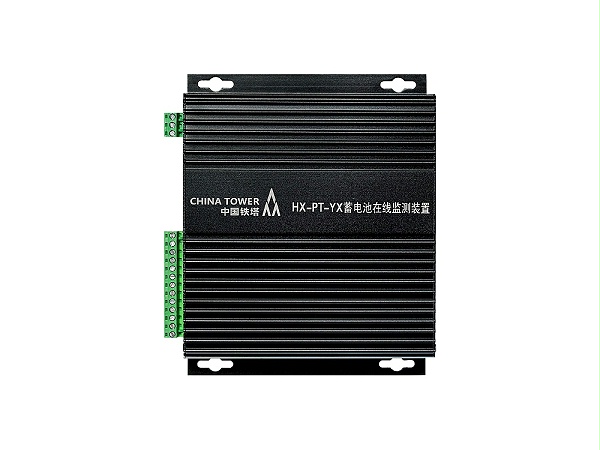

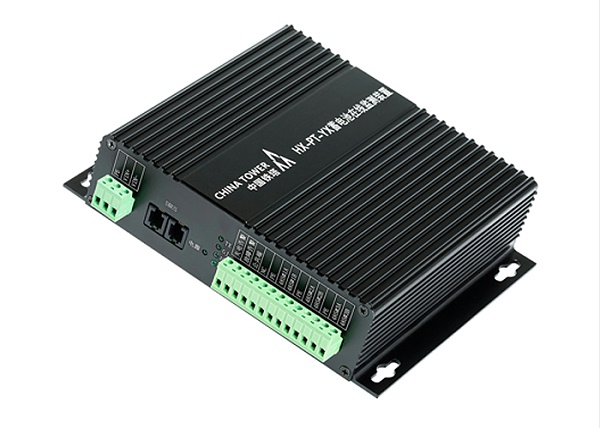

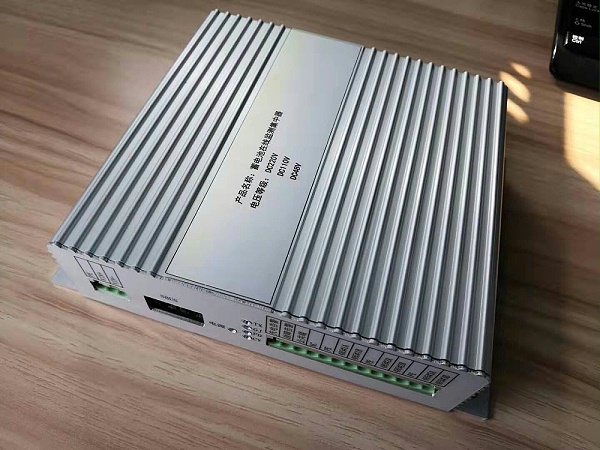

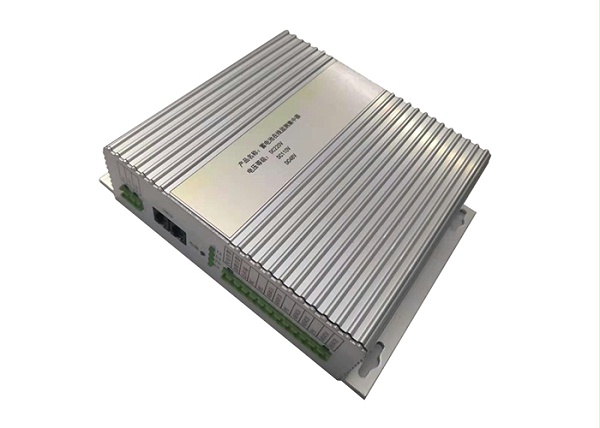

YX-M06 蓄电池在线监测装置是钰鑫电气蓄电池监测的一款在线监控产品。它采用新一代ARM处理器，具有采集蓄电池电压、温度、内阻、充放电状态等参数的功能，可通过RS485把采集到的参数上传到上位机。并且能管理开入装置、开出装置、放电装置、充电机与绝缘监察装置。
适用于银行、电力、通信、军事、航空、铁路等行业，专为计算机网络机房、高端IDC机房、银行机房、电力配电室、应急电源系统、通信机房、通信基站、UPS机房、蓄电池组机房等场景的蓄电池监控而设计，是配合钰鑫智能蓄电池参数传感器实现蓄电池“状态保养”的理想配件。
采用Cortex-M3内核处理器，搭配μcos-II操作系统，运算性能更加强劲，数据监测更加实时。
直接RS485在线传输蓄电池参数到Linux服务器，避免多余接口。
可以进行蓄电池在线分组，可支持十组蓄电池分组。
采用标准Modbus协议，方便与其它设备互联。
系统设计“看门狗”电路，无论出现何种异常导致设备失灵，系统均可自动恢复。
◆装置可在线自动监测单体电池电压、单体内阻、极柱温度功能；
◆装置可在线自动检测电池组电压、充放电电流、浮冲电流、纹波系数、环境温度功能；
◆装置具备蓄电池在线均衡功能；
◆装置具备蓄电池在线除硫活化功能；
◆装置具备支持开入开出单元、绝缘监察单元、恒流放电单元的控制与接入功能；
◆装置内置蓄电池性能分析专家诊断模型，监测单体电池剩余容量（SOC）、寿命预估（SOH），准确判别电池性能，并给出各电池的维护建议；
◆装置具备自动和手动启动内阻测量功能，测量间隔可设置；
◆装置具备充放电过程自动记录记录功能、充放电数据支持导出功能；
◆装置具备故障电池退出功能，该功能设置电池编号后，该电池只显示相关数据，但不做告警判断和提示；
◆数据的导入导出功能；
◆每台装置监测总电池数为240节，可支持管理10组蓄电池；
◆具备自动告警功能：具备单体内阻、单体电压、电池温度、组压、充放电电流、环境温度超限时自动告警功能，告警阀值可设置。告警发生时设备红色告警灯亮、干接点闭合，可通过设备查询具体告警内容；
◆装置具备自检功能，当系统出现故障时，除给出故障信号报警提示外，不影响后备电源系统的正常运行，保证系统的可靠性；

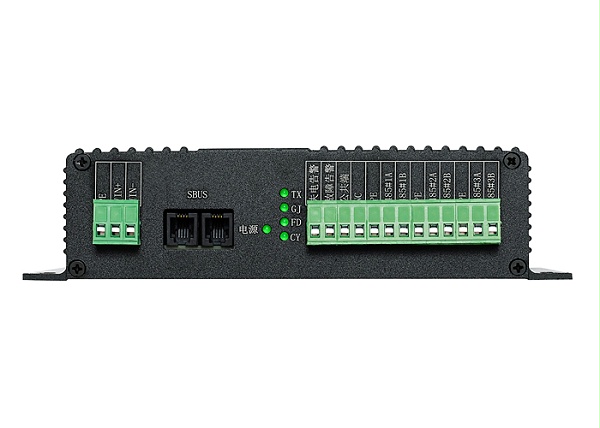

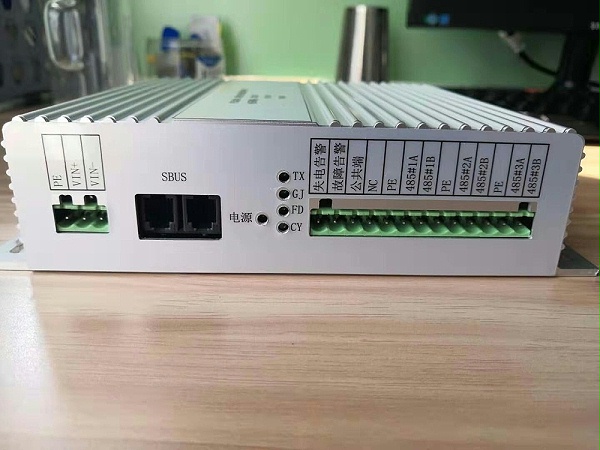

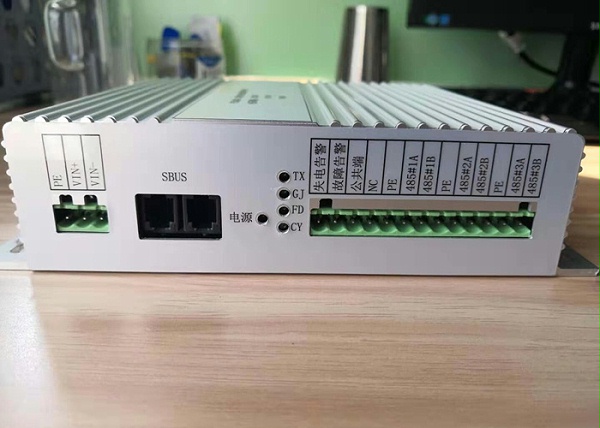

◆端口配置：设备配置4路SBUS采集接口，2个RS485接口、1个网络口，支持MODBUS/RTU、MODBUS/TCP、TCP/IP协议，通信规约可定制；
◆节点输出：设备配置两个干接点，一个为设备故障接点，另一个为电池告警接点；
| 工作电压 | 直流：110V～230V |
| 交流：110V～230V | |
| 组电压测量范围及精度 | 测量范围：176V～300V，精度：±0.2%（默认，其他范围可定制） |
| 组电流测量范围及精度 | 测量范围：0A～100A，精度：±0.5%（默认，其他范围可定制） |
| 环境温度范围及精度 | 测量范围：-5℃～+99.9℃，精度：±1% |
| 单体电压测量范围及精度 | 2V型：测量范围：1.5～2.5V，精度：±(0.2%+1mV) |
| 12V型：测量范围：4.8～15V，精度：±(0.2%+10mV) | |
| 单体温度测量范围及精度 | 测量范围：-25至+80℃，精度：±0.5℃ |
| 单体内阻测量范围及精度 | 2V型：测量范围：50～250000uΩ，±(2%+3 uΩ)，分辨率1uΩ |
| 12V型：测量范围：50～250000uΩ，±(2%+10uΩ)，分辨率1uΩ | |
| 监测能力 | 240只（默认），支持10组； |
| 通信接口 | SBUS采集口2个，RS485接口3个 |
| 通信协议 | 支持MODBUS/RTU协议 |
| 失电告警节点 | 1个（无源节点，常开） |
| 开出节点 | 1个（无源节点，常开） |
| IRIG-B对时 | 支持，B码对时输入 |
| 绝缘耐压 | 2000VAC |
| 耐久性（MTBF ） | 100,000小时 |
| 时钟误差 | ≤1s/24h |
| 功 耗 | ≤15W |
| 工作环境温度 | -30℃~+50℃ |
| 大气压力 | 79.5~106kPa |
| 相对湿度 | 20%~90% |
