YX-M08 蓄电池在线监控装置是一款针对蓄电池在线监测的新一代产品。具备采集蓄电池电压、温度、内阻、充放电状态并进行信息汇总，对电池综合管理的功能。该产品支持本地触摸屏浏览和 WEB 局域网浏览，支持 TCP-Modbus 规约，可接入第三方平台。
适用于银行、电力、通信、军事、航空、铁路等行业，专为计算机网络机房、高端IDC机房、银行机房、电力配电室、应急电源系统、通信机房、通信基站、UPS机房、蓄电池组机房等场景的蓄电池监控而设计，是配合钰鑫智能蓄电池智能参数传感器实现蓄电池“状态保养”的优选配件。
采用 1.4GHz 64 位 4 核 ARM Cortex-A53 CPU

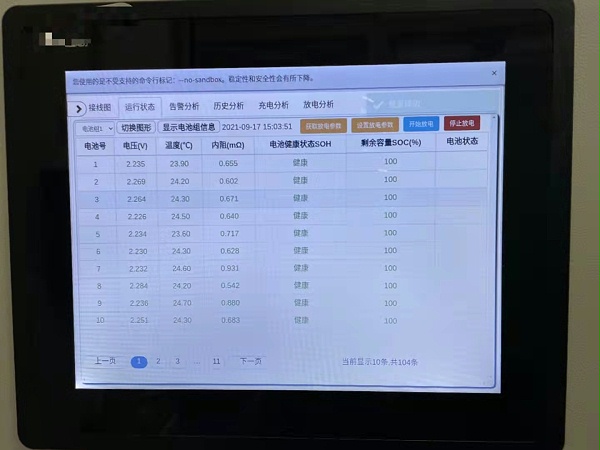

采用 12 寸或 8 寸触摸屏，人机界面更加友好，操作更加方便，界面简单直观
管理蓄电池串数可多达 10 串，总电池数可至 240 节
采用标准 Modbus 协议，方便与其它设备互联
标配 16G 高速 TF 卡，最高扩展至 64GB
系统设计硬件级“看门狗”
1 路以太网，2 个 USB2.0，最多 4 路 485，4
个 SBUS 口，5 个指示灯，1 路无源开出
可选配扬声器，无线 WIFI 通讯功能
自带时钟芯片，可保存时间
两种电源输入模式：
1、兼容 220VAC、220VDC、110VAC、110VDC 四种电压等级。
2、48VDC。
支持 U 盘数据导出，支持键盘和鼠标输入。
◆装置可在线自动监测单体电池电压、单体内阻、极柱温度功能（需配置蓄电池智能参数传感器）；
◆装置可在线自动检测电池组电压、充放电电流、浮冲电流、纹波系数、环境温度功能（需配置组电压电流监测装置）；
◆装置具备蓄电池在线均衡功能（需配置蓄电池智能参数传感器）；
◆装置具备蓄电池在线除硫活化功能（需配置蓄电池活化单元使用）；
◆装置具备支持开入开出单元、绝缘监察单元、恒流放电单元的控制与接入功能；
◆装置内置蓄电池性能分析专家诊断模型，监测单体电池剩余容量（SOC）、寿命预估（SOH），准确判别电池性能，并给出各电池的维护建议；
◆装置具备自动和手动启动内阻测量功能，测量间隔可设置；
◆装置具备充放电过程自动记录记录功能、充放电数据支持导出功能；
◆装置设备自带 12 寸、8 寸触摸屏显示功能；
◆装置具备故障电池退出功能，该功能设置电池编号后，该电池只显示相关数据，但不做告警判断和提示；
◆数据的导入导出功能；
◆每台装置监测总电池数为 240 节，最大可支持管理 10 组蓄电池；
◆具备自动告警功能：具备单体内阻、单体电压、电池温度、组压、充放电电流、环境温度超限时自动告警超限时自动告警功能，告警阀值可设置，可通过设备查询具体告警内容；
◆装置具备自检功能，当系统出现故障时，除给出故障信号报警提示外，绝不影响后备电源系统的正常运行，保证系统的可靠性；
| 工作电压 | 直流DC：12V |
| 组电压测量范围及精度 | 测量范围：0A~1000A，精度：±1%（默认，其他范围可定制） |
| 环境温度范围及精度 | 测量范围：-5℃～+99.9℃，精度：±1℃ |
| 单体电压测量范围及精度 | 2V 型：测量范围：1.5～2.5V，精度：±(0.2%+1mV) |
| 12V 型：测量范围：4.8～15V，精度：±(0.2%+10mV) | |
| 单体温度测量范围及精度 | 测量范围：-25 至+80℃，精度：±0.5℃ |
| 单体内阻测量范围及精度 | 2V 型：测量范围：50～250000uΩ，±(2%+3 uΩ)，分辨率 1 uΩ |
| 12V 型：测量范围：50～250000uΩ，±(2%+10uΩ)，分辨率 1 uΩ | |
| 监测能力 | 支持 10 组，最大 240 只（默认）； |

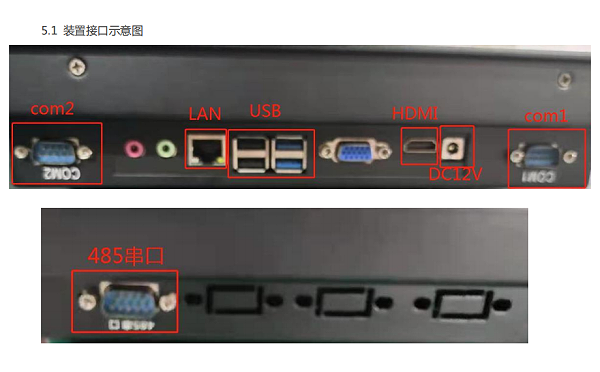

| 通信接口 | RS485 接口 1 个,2 个 COM 口，一个网口、四个 USB 口、一个 HDMI口 |
| 绝缘耐压 | 2000VAC |
| 耐久性（MTBF ） | 100,000 小时 |
| 时钟误差 | ≤1s/24h |
| 功 耗 | ≤15W |
| 工作环境温度 | -30℃~+50℃ |
| 大气压力 | 79.5~106kPa |
| 相对湿度 | 20%~90% |
