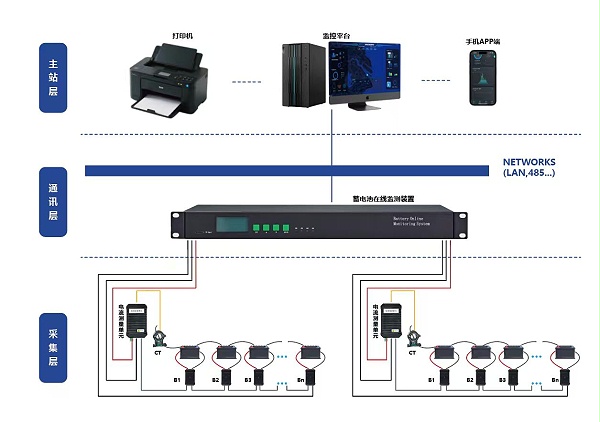

应用场景Application scenarios

适用于银行、电力、通信、军事、航空、铁路等行业，专为计算机网络机房、高端IDC机房、银行机房、电力配电室、应急电源系统、通信机房、通信基站、UPS机房、蓄电池组机房等场景的蓄电池监控而设计，是配合钰鑫智能蓄电池智能参数传感器实现蓄电池“状态保养”的优选配件。

产品优势PRODUCT ADVANTAGE

采用Cortex-M4内核处理器，搭配μcos-II操作系统，运算性能更加强劲；
2.3寸LCD中文显示屏，蓄电池实时状态就地显示；
支持开入开出单元、绝缘监察单元、恒流放电单元的控制与接入；
宽电压双电源设计，产品供电、通信隔离供电，运行更安全；
电力系统高标准供电电路、隔离电路设计；
进口高精度测量芯片，高精准度设计；
高EMC电磁兼容设计，恶劣环境下产品运行更稳定；
高通信接口耐压设计，复杂通信情况下通信更稳定；
通信协议免费开放，更快速方便接入集成商现有系统；
免费开放提供调试工具，提高系统接入调试效率；
装置内置“看门狗”电路，无论出现何种异常，系统均可自动恢复。
产品通过开普试验室认定；
长期无故障稳定运行设计，MTBF大于100,000小时；

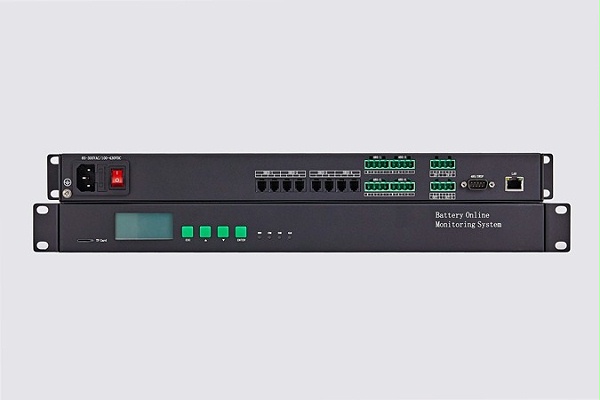

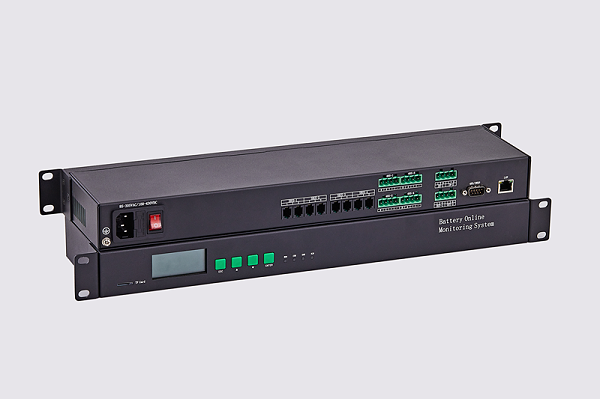

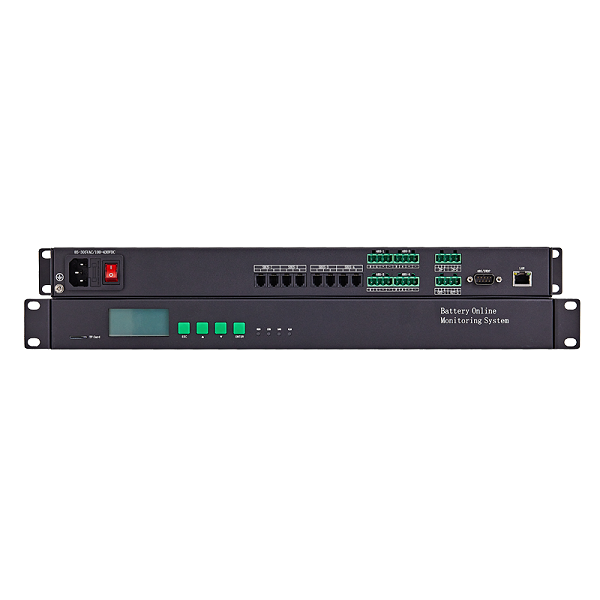

YX-M11 蓄电池在线监控功能FUNCTION

• ◆装置可在线自动监测单体电池电压、单体内阻、极柱温度功能（需配置蓄电池智能参数传感器）；

  ◆装置可在线自动检测电池组电压、充放电电流、浮充电流、环境温度功能（需配置组电流采集单元）；

  ◆装置具备蓄电池在线均衡功能（需配置蓄电池智能参数传感器）；

  ◆装置具备蓄电池在线除硫活化功能（需配置蓄电池活化单元使用）；

  ◆装置具备支持开入开出单元、绝缘监察单元、恒流放电单元的控制与接入功能；

  ◆装置内置蓄电池性能分析专家诊断模型，监测单体电池剩余容量（SOC）准确判别电池性能，并给出各电池的维护建议；

  ◆装置具备自动启动内阻测量功能，测量间隔可设置；

  ◆装置具备充放电过程自动记录记录功能、充放电数据支持导出功能；

  ◆装置设备自带点阵LCD显示与设置按键功能；

• ◆装置具备故障电池退出功能，该功能设置电池编号后，该电池只显示相关数据，但不做告警判断和提示；

  ◆数据的导入导出功能；

  ◆每台装置监测总电池数为1000节，可支持管理6组蓄电池；

  ◆具备自动告警功能：具备单体内阻、单体电压、电池温度、组压、充放电电流、环境温度超限时自动告警超限时自动告警功能，告警阀值可设置。告警发生时设备红色告警灯亮、干接点闭合，可通过设备查询具体告警内容；

  ◆装置具备自检功能，当系统出现故障时，除给出故障信号报警提示外，不影响后备电源系统的正常运行，保证系统的可靠性；

  ◆端口配置：设备配置4对SBUS采集接口，4个RS485接口、1个对上位机的485接口，1个网络口，支持MODBUS/RTU、MODBUS/TCP、TCP/IP协议，通信规约可定制；

  ◆节点输出：设备配置两个开出点，两个开入点

产品参数Product parameters

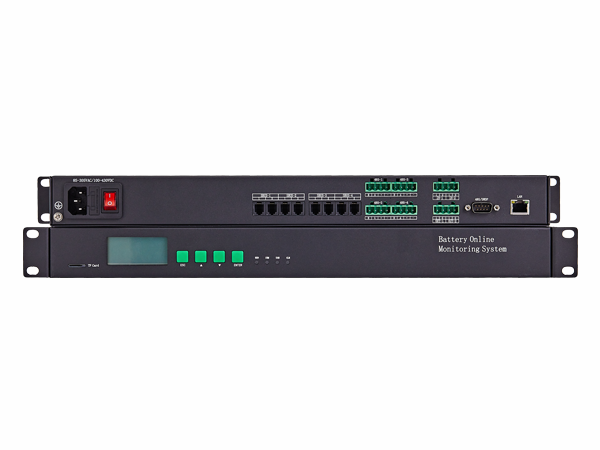

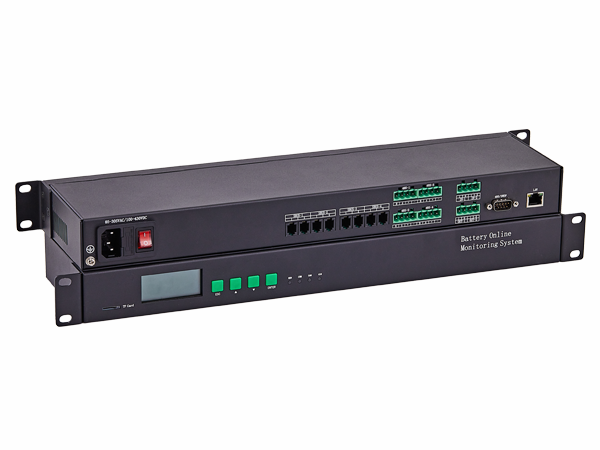

接口图示Interface Icon
