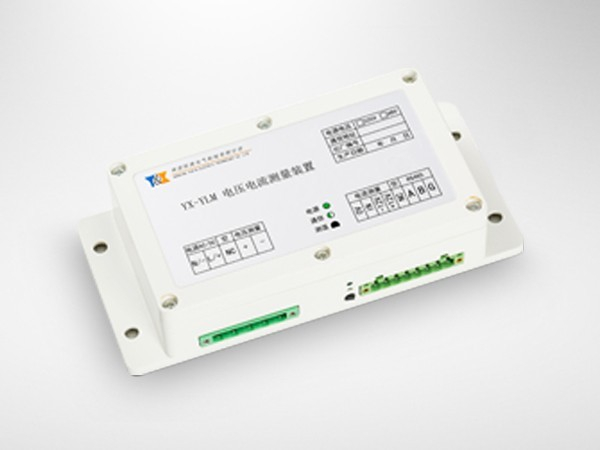

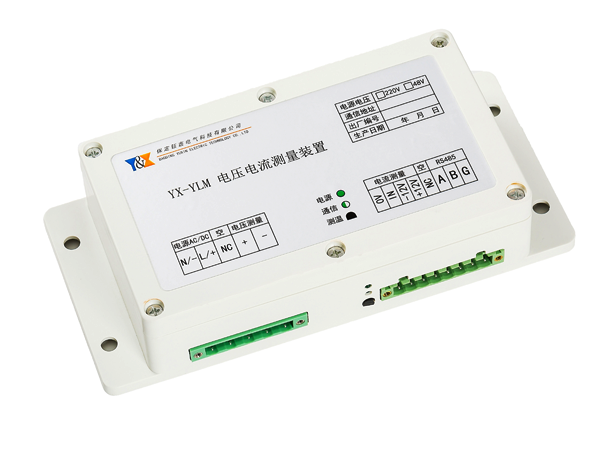

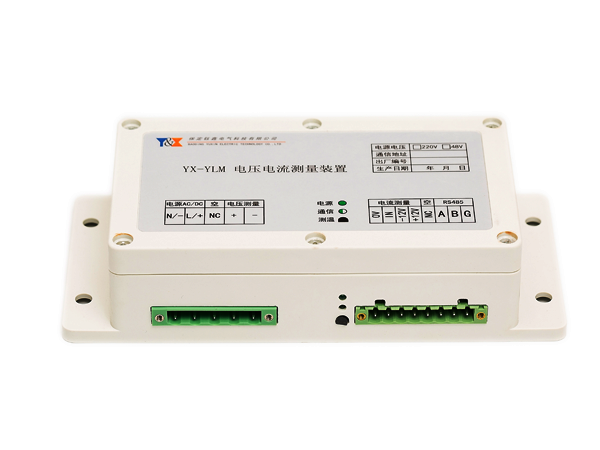

YX-YLM电压电流测量装置是钰鑫电气针对蓄电池在线监测系统的具体需求而开发的蓄电池组监测专用产品。
本装置适用于48V、110V、220V直流系统电压和电流的测量，同时可测现场环境温度，本装置电源和电压测量回路具有防反接、过压、过流保护；外壳采用非金属，进一步降低了现场使用时可能发生的安全隐患；支持RS485总线传输，采用modbus通信协议。是实现对蓄电池组电压、充放电电流、环境温度监测的必备配件。
适用于银行、电力、通信、军事、航空、铁路等行业，专为计算机网络机房、高端IDC机房、银行机房、电力配电室、应急电源系统、通信机房、通信基站、UPS机房、蓄电池组机房等场景的蓄电池监控而设计，是配合钰鑫智能蓄电池参数传感器实现蓄电池“状态保养”的优选配件。
蓄电池组组电压监测；
蓄电池组充放电电流监测；
蓄电池组浮冲电流监测；
机房环境温度监测；
蓄电池监控后台接入功能；
◆宽电压供电设计，提高系统适应性；
◆电力专用电源设计；
◆产品供电、通信隔离技术；
◆高EMC电磁兼容设计，恶劣环境下产品运行更稳定；
◆高通信接口耐压设计，复杂通信情况下通信更稳定；
◆通信协议免费开放，更快速方便接入集成商现有系统；
◆免费开放提供调试工具，提高系统接入调试效率；
| 装置名称 | YX-YLM 电压电流测量装置 |
| 供电电压 | 85~264VAC，100~370VDC或36~75VDC |
| 电压测量范围（可定制） | 0~270V DC |
| 电压测量精度 | 0.1% |
| 电流测量范围（可定制） | -100A ~ +100A DC |
| 电流测量精度 | 1% |
| 温度测量范围 | -55~+125℃ |
| 温度测量精度 | ±0.5℃ |
| 工作温度 | -10~80℃ |
| RS485通信速率 | 4800~115200 bps |
| 最多支持RS485节点数 | 256 |
| 工频耐压（不同回路间） | 2000Vrms/min |
| 快速瞬变 | A级 |
| 外形尺寸mm | 198*91*46 |
| 固定方式 | 两侧螺丝紧固 |

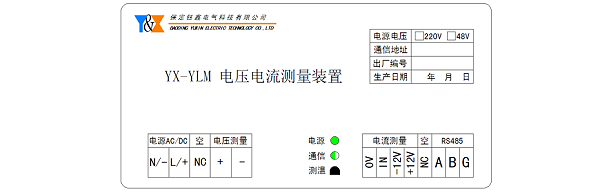

电源AC/DC：连接供电电源，交直流两用；
空：该端子为空端子，内部没有电气连接。
电压测试：待测直流电压输入端；

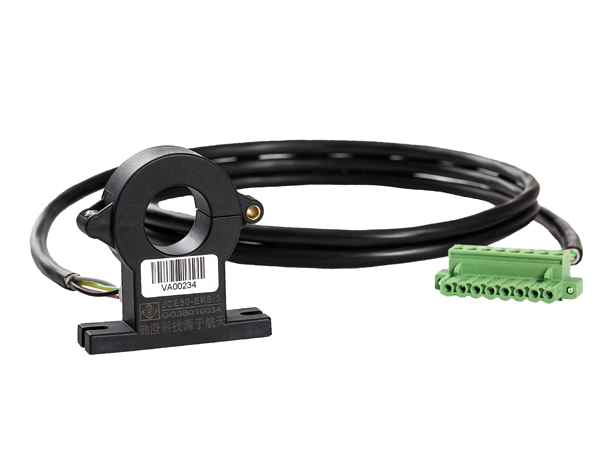

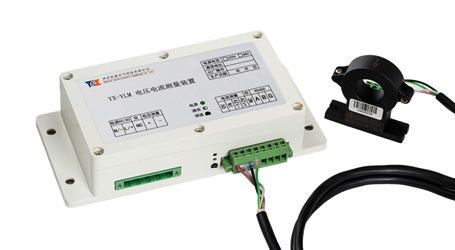

电流测量：连接外置直流霍尔电流传感器；
RS485：连接485总线；
电源指示灯：上电常亮；
通信指示灯：通信时闪烁；
测温探头：用来测量环境温度；
