一、方案背景

本方案针对北京前进变电站，蓄电池维护量大，蓄电池维护工作不到位、电池状态监测难、电池故障发现难、不能及时有效处理故障等问题，专门开发研究的一套集中监控管理的变电站蓄电池在线监控系统，它可通过web浏览的方式实时查看所有蓄电池的浮充电压、电流、内阻和温度，并具备SOH管理、均衡管理等多种管理手段，实现对变电站蓄电池进行24小时智能维护保障管理，避免运行人员现场检测的繁琐性，又能提升变电站电源系统的供电质量及安全可靠。

二、客户需求

1、针对北京前进变电站，2组206只2V蓄电池，在线监测蓄电池电压、内阻、温度、总电压和充放电电流。

2、及时预测蓄电池的监控状态，发现落后电池并进行在线活化。

3、监控设备应具备触摸显示屏，通过web浏览的方式实时查看所有数据和告警信息。

三、组网方案

变电站蓄电池监控系统由蓄电池智能参数传感器+组电压电流监测装置+蓄电池在线监测装置+蓄电池活化单元四部分组成。针对前进变电站项目集成商，提出的需求和我们确定的组网方案：

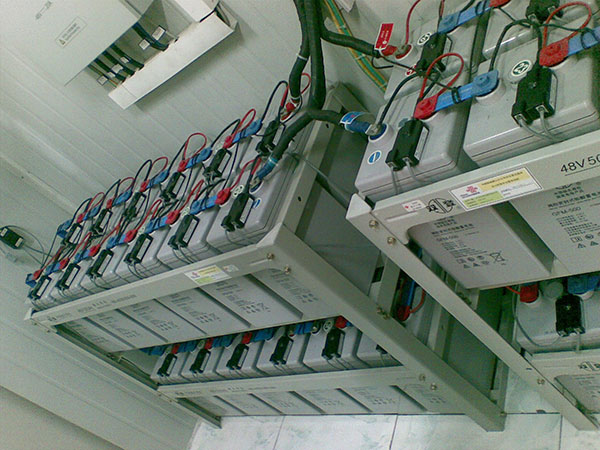

（1）2组206只2V蓄电池采用钰鑫电气生产的YX-S021蓄电池智能参数传感器，在线监测每只单体蓄电池的电压、内阻和极柱温度；

（2）总电压电流采用钰鑫电气生产的YX-YLM电压电流测量装置，在线监测每组蓄电池组电压和充放电电流；

（3）管理设备采用钰鑫电气生产YX-M05蓄电池在线监测装置，测量数据可实时显示，也可传送到后台数据库进行存储、分析和处理，显示蓄电池的特性曲线和条形图，对故障蓄电池进行及时报警。

（4）活化除硫设备采用钰鑫电气生产YX-H01蓄电池活化除硫单元，可激化蓄电池极板失效的活性物质促使蓄电池活化，提升落后电池的容量，达到延长蓄电池使用寿命的功能。

保定钰鑫电气科技有限公司专注蓄电池监测类产品的质量和研发，通过与华北电力大学、河北大学等科研院所的合作，专注产品的质量、拓宽产品应用范围，研发出适合不同领域、不同环境的蓄电池在线监测系统，从而满足用户的个性化定制需求。如果贵公司想定制蓄电池监测接入方案，欢迎点击客服或电话咨询。
