一、方案背景

本方案是针对北京UPS蓄电池监测项目，蓄电池维护量大，蓄电池维护工作不到位、电池状态监测难、电池故障发现难、不能及时有效处理故障等问题，研发设计生产的专门用于监测管理蓄电池的系统，在线采集蓄电池的单体电压、单体温度、单体内阻、以及整组蓄电池的组电压和充放电电流，可以通过站端方式在线查看数据，实时显示蓄电池的健康状态以及自由设置告警阈值、发送蓄电池告警信息。

二、客户痛点

◆ 蓄电池的实时电压、内阻、温度等重要参数没有蓄电池监控系统中

◆ 无法实现对蓄电池容量SOC、健康状态SOH的预测

◆ 无法检测出UPS后备电池组中的落后电池，预警意外掉电事故的发生

◆ 非生产厂家或者售后服务不好，不能及时跟进处理蓄电池监测的问题

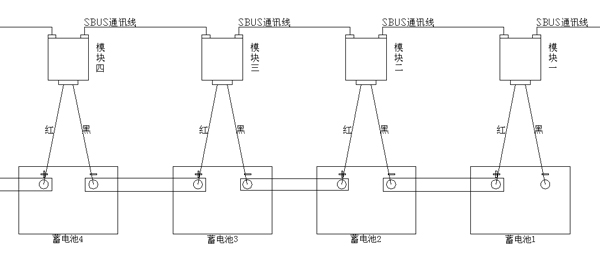

三、UPS蓄电池在线监测系统连接图

四、推荐配置

本方案基于YX-S系列蓄电池监测模块设计实现的一套适用于UPS项目的蓄电池在线监测方案，可以通过WEB方式在线浏览蓄电池的单体电压、单体极柱温度、单体内阻、蓄电池组电压、充放电电流，同时可以实现电池容量的准确预测、电池劣化程度评估、预警异常电池、全生命周期记录电池性能变化趋势等功能。为UPS蓄电池监控提供了一个方便、安全、简捷、不限时、不限地的监控维护系统。

五、实现功能

（1）每块蓄电池实时在线监测电压、温度、内阻的数据；

（2）通过数据实时分析判断电池漏酸、漏液、极柱腐蚀状态；

（3）数据和状态异常时，主动上送告警信息；

（4）长期保存历史数据，数据可导出分析。

保定钰鑫电气科技有限公司专注蓄电池监测类产品的质量和研发，通过与华北电力大学、河北大学等科研院所的合作，专注产品的质量、拓宽产品应用范围，研发出适合不同领域、不同环境的蓄电池在线监测系统，从而满足用户的个性化定制需求。如果贵公司想定制蓄电池监测接入方案，欢迎点击客服或电话咨询。
