一、方案概况

本方案基于蓄电池智能参数采集单元设计实现的一套适用于银行蓄电池监测解决方案，针对银行电源系统普遍存在的维护量大，电池分布分散、蓄电池维护工作不到位、电池状态监测难、电池故障发现难、不能及时有效处理故障等问题。在线采集每节单体电池的电压，在线测试蓄电池内阻及其变化趋势，自动记录放电过程中蓄电池的状态信息，采用先进的蓄电池失效判断数学模型综合测量判定电池性能，并对浮充运行状态下的失效电池予以显示及预警，并通过蓄电池智能参数采集单元对电池进行有效的在线均衡维护，提高蓄电池运行寿命。

二、客户需求

1、针对现场4组128只2V蓄电池，实现在线采集蓄电池电压、内阻、温度、总电压和总电流。

2、后台系统要求具有远程网络通讯功能，可实现遥测、遥信、遥控功能。

3、预测蓄电池的监控状态，及时发现落后电池并预警。

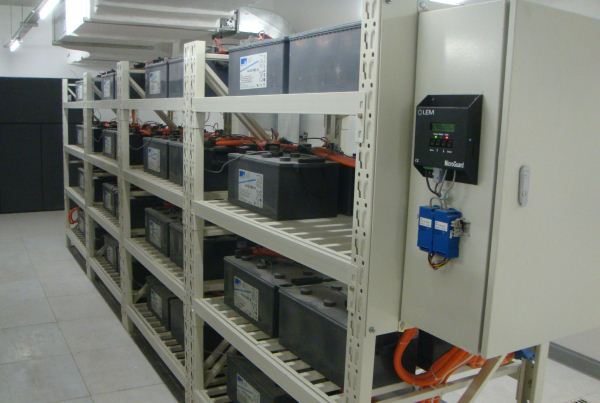

三、银行蓄电池在线监测接入方案

四、推荐配置

系统由蓄电池智能参数传感器、组电压电流测量装置、蓄电池在线监控装置、蓄电池在线监测后台系统四部分组成。针对银行蓄电池监控厂家，提出的需求和我们确定的组网方案：

（1）4组128只2V蓄电池使用保定钰鑫生产的智能蓄电池参数传感器，采集每只单体蓄电池的电压、温度和内阻；

（2）总电压、电流测量使用保定钰鑫生产的YX-YLM电压电流测量装置，采集每组蓄电池组的总电压、总电流；

（3）通信设备使用保定钰鑫生产的485通信转换装置负责协议转换，采用标准的 model_bus协议，接入客户现有机房监控系统中；

（4）后台系统使用保定钰鑫生产的蓄电池在线监测后台系统，访问后台数据库只需同号段电脑通过浏览器键入IP地址，即可查看历史数据。

保定钰鑫电气科技有限公司专注蓄电池监测类产品的质量和研发，通过与华北电力大学、河北大学等科研院所的合作，专注产品的质量、拓宽产品应用范围，研发出适合不同领域、不同环境的蓄电池在线监测系统，从而满足用户的个性化定制需求。如果贵公司想定制蓄电池监测接入方案，欢迎点击客服或电话咨询。
