一、方案背景

针对深圳某电力公司，蓄电池维护量大，蓄电池维护工作不到位、电池状态监测难、电池故障发现难、不能及时有效处理故障等问题。保定钰鑫电气专门研发出一套用于在线监测管理的蓄电池监控系统，系统在线采集蓄电池的电压、温度、内阻、组电压和充放电电流，实现蓄电池被动均衡功能，提前预估蓄电池的监控状态，及时发现落后电池并进行预警，节约蓄电池维护成本，延长电池使用寿命。

二、客户需求

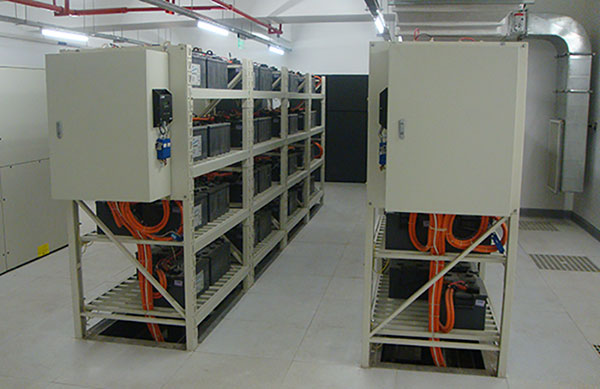

1、针对电力系统2组208只2V蓄电池，实现在线监测蓄电池电压、内阻、温度、总电压和充放电电流。

2、要求分布式采集蓄电池的内阻，实现蓄电池均衡管理功能。

3、提前预估蓄电池的监控状态，及时发现落后电池并预警。

4、测量数据要求接入到用户现有的蓄电池在线监控系统中。

三、方案详细描述

1、单体蓄电池智能参数传感器

每块蓄电池单独配一个蓄电池参数传感器，以双面胶、粘扣与扎带固定于蓄电池表面或蓄电池架上。每个蓄电池参数传感器可独立采集蓄电池的电压、内阻、极柱温度，其中温度传感器安装于测试线的负极冷压端子处。模块直接采用SBUS通讯电路，级联方式连接。

2、电池串电流、电压采集装置

每串蓄电池配备一个电压电流采集装置，可以采集单串蓄电池组的总电压和电流。

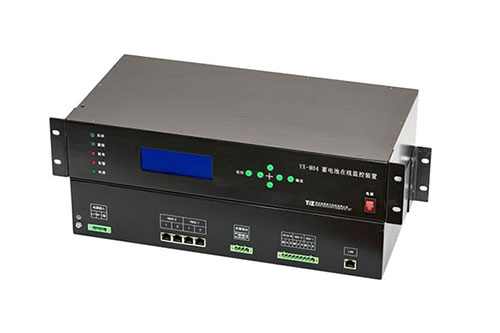

3、集中器

集中器相当于带本地显示和存储功能的小型电脑，可以对蓄电池组进行日常的数据采集和简单的告警判别，可以接收电压、电流测量装置传过来的信息，蓄电池监测单元直接通讯，具有TCP/IP网络通讯接口。
