一、方案概况

蓄电池作为不间断供电系统的组成部分，起着储备电能，保证用电系统正常运转的关键作用，被广泛的应用于电力、通信、金融、石化、铁路、航空、政府、国防等重要部门。在不间断供电系统故障中，由于蓄电池问题引发的故障占了相当大的比例，如果不能对潜在故障进行侦测预警、及时处理，会导致意外情况下系统瘫痪的严重后果，在某些领域还会造成灾难性的后果。

钰鑫公司在2008年涉足蓄电池在线监测行业，经过多年的技术公关，克服国外技术壁垒，开发出了一款变电站蓄电池在线监测系统，系统能够在线监测蓄电池的电压、温度、内阻、整组充放电电流，随时掌握变电站蓄电池的运行状况和发现落后电池，实现单体蓄电池的状态检修。

二、客户需求

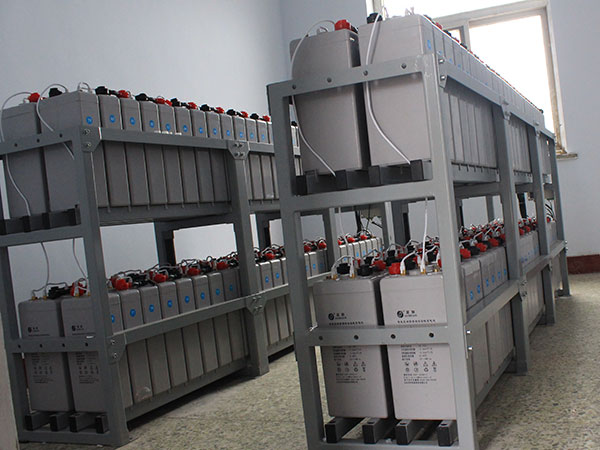

1、针对广州云南变电站项目，8组1920节2V蓄电池，要求在线监测蓄电池的电压、温度、内阻、整组充放电电流。

2、测量数据要接入用户现有的后台系统中。

3、预测蓄电池监控状态，及时发现落后电池并进行预警。

4、延长电池使用寿命，减少蓄电池故障发生率，避免盲目更换电池。

三、方案详细描述

1、单体蓄电池智能参数传感器

每块蓄电池单独配一个蓄电池智能参数传感器，以双面胶、粘扣与扎带固定于蓄电池表面或蓄电池架上。每个蓄电池智能参数传感器可独立采集蓄电池的电压、内阻、极柱温度，其中温度传感器安装于测试线的负极冷压端子处。模块直接采用SBUS通讯电路，级联方式连接。

2、电流监测单元

每串蓄电池配备一个电流监测单元，可以在线监测单串蓄电池组的充放电电流和环境温度。

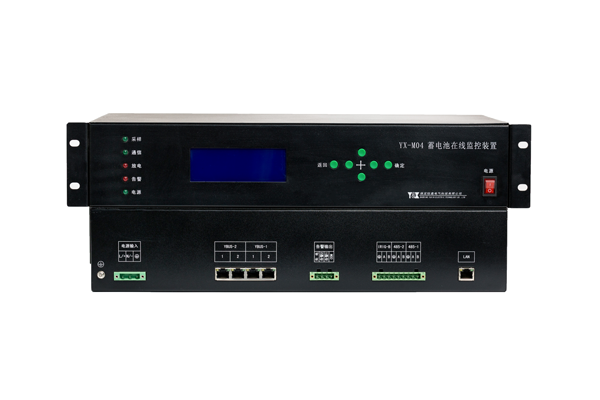

3、蓄电池在线监测主机

蓄电池在线监测主机相当于带本地显示和存储功能的小型电脑，可以对蓄电池组进行日常的数据采集和简单的告警判别，可以接收电压、电流测量装置传过来的信息，蓄电池监测单元直接通讯，具有TCP/IP网络通讯接口。

保定钰鑫电气科技有限公司专注蓄电池监测类产品的质量和研发，通过与华北电力大学、河北大学等科研院所的合作，专注产品的质量、拓宽产品应用范围，研发出适合不同领域、不同环境的蓄电池在线监测系统，从而满足用户的个性化定制需求。如果贵公司想定制蓄电池监测接入方案，欢迎点击客服或电话咨询。
