一、方案背景

随着通信行业的快速发展，变电站需要的后备电源数量也越来越多，而蓄电池作为变电站电源系统的重要组成设备，是变电站持续稳定工作的重要保障条件。目前蓄电池在长期使用中，普遍存在着极板短路、连接条腐蚀、浮充电压不均衡等的问题，严重时还会出现爆炸和火灾现象。

为避免蓄电池故障影响整体变电站的稳定运行，保定钰鑫电气专门研发出一款变电站在线监测系统，用来解决变电站项目对于蓄电池监测的需求。系统可以在线采集蓄电池的电压、温度、内阻、总电压和总电流，并通过后台系统实现多个地区统一管理。

二、客户需求

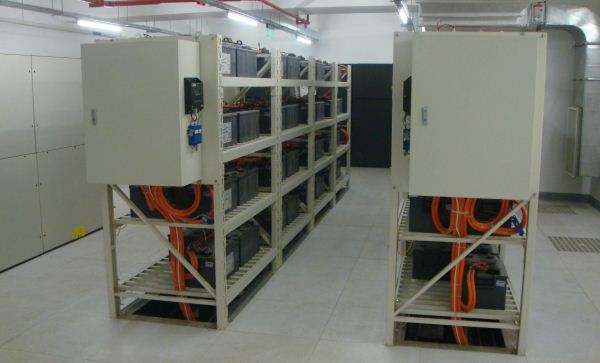

1、针对变电站2组216只12V蓄电池，实现在线采集蓄电池电压、内阻、温度、总电压和总电流。

2、后台系统要求可以通过局域网web浏览器方式在线查看数据，实现统一管理。

3、并可以自由设置告警阈值、发送蓄电池告警信息等功能。

4、实现蓄电池均衡管理功能。

三、组网方案

系统由智能蓄电池参数传感器、组电压电流测量装置、YX-XDJC蓄电池在线监测后台系统三部分组成。针对变电站监测厂家，提出的需求和我们确定的组网方案：

（1）2组216只12V蓄电池使用保定钰鑫生产的智能蓄电池参数传感器，采集每只单体蓄电池的电压、温度和内阻；

（2）总电压、电流测量使用保定钰鑫生产的YX-YLM电压电流测量装置，采集每组蓄电池组的总电压、总电流；

（3）后台系统使用保定钰鑫生产的YX-XDJC蓄电池在线监测后台系统，后台服务器选型采用linux WEB发布服务器，访问后台数据库只需同号段电脑通过浏览器键入IP地址，即可查看历史数据。
