一、方案背景

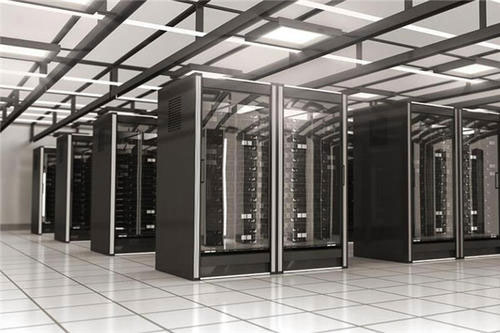

目前绝大多数的中心机房，都是通过简单的人工巡检，来判断整组蓄电池中是否存在故障蓄电池。随着蓄电池监测技术的发展，人们发现普通的人工巡检并不能准确的找出故障蓄电池，还会导致机房蓄电池普遍存在着维护工作不到位、电池状态监测难、电池故障发现难、不能及时有效处理故障等问题。

为了及时找出故障蓄电池，保定钰鑫电气设计研发出一款用于监测管理蓄电池的系统，它可以分布式采集蓄电池的电压、温度、内阻，远程监控蓄电池的健康状态，同时具备SOH管理、均衡管理功能，实现蓄电池智能化管理。

二、客户需求

1、针对现有机房74组1368只12V蓄电池，实现在线采集蓄电池的电压、温度、内阻、总电压和总电流。

2、在机房站点和监控中心后台分别实现对本机房和总体蓄电池的集中监控。

3、并以图表、柱状图等形式实时显示蓄电池的健康状态

4、预测蓄电池的监控状态，及时发现落后蓄电池并发送告警信息。

三、组网方案

系统由蓄电池智能参数传感器、组电压电流测量装置、蓄电池在线监控装置、蓄电池在线监测后台系统四部分组成。针对机房监测厂家，提出的需求和我们确定的组网方案：

（1）74组1368只12V蓄电池使用保定钰鑫生产的智能蓄电池参数传感器，采集每只单体蓄电池的电压、温度和内阻；

（2）总电压、电流测量使用保定钰鑫生产的YX-YLM电压电流测量装置，采集每组蓄电池组的总电压、总电流；

（3）站点集中监控使用保定钰鑫生产的YX-M05蓄电池在线监控装置，实现本地触摸屏浏览和WEB局域网浏览，支持TCP-Modbus规约，实时显示蓄电池的特性曲线和条形图。

（4）机房中心监控使用保定钰鑫生产的YX-XDJC蓄电池在线监测后台系统，后台服务器选型采用linux WEB发布服务器，访问后台数据库只需同号段电脑通过浏览器键入IP地址，即可查看历史数据。

保定钰鑫电气科技有限公司专注蓄电池监测类产品的质量和研发，通过与华北电力大学、河北大学等科研院所的合作，专注产品的质量、拓宽产品应用范围，研发出适合不同领域、不同环境的蓄电池在线监测系统，从而满足用户的个性化定制需求。如果贵公司想定制蓄电池监测接入方案，欢迎点击客服或电话咨询。
