一、方案背景

随着电力系统的快速发展，阀控式铅酸蓄电池作为不间断的供电系统，起着储备电能，保证机房供电系统正常运行的关键作用，已经广泛的应用于电力、通信、金融、石化、铁路、航空、政府、国防等重要部门。但是阀控式铅酸蓄电池在实际使用的1～4年后，普遍存在蓄电池容量下降过快，使用寿命短等事故。为此钰鑫电气专门研发出一套机房蓄电池在线监测系统，系统能够在线监测蓄电池电压、内阻、极柱温度、组电压和充放电电流。通过监测蓄电池的内阻，帮助工作人员提早发现落后电池，避免盲目更换电池，减少蓄电池维护更换成本。

二、客户需求

1、针对现场2台UPS，8组256节12V蓄电池，在线监测蓄电池电压、内阻、极柱温度、组电压和充放电电流。

2、提前预估蓄电池的状态，及时找出落后蓄电池。

3、延长电池使用寿命，节约蓄电池维护更换成本。

4、接入用户现有的动环监控系统中，实现蓄电池集中管理。

三、机房蓄电池在线监测系统连接图

四、方案详细描述

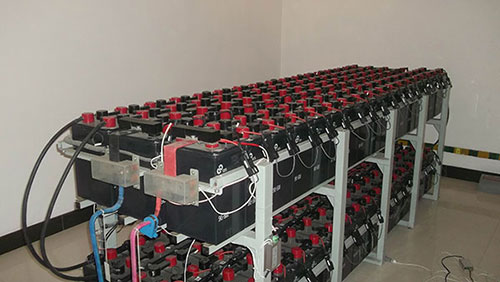

1、单体蓄电池监测

每块蓄电池单独配一个蓄电池参数传感器，以双面胶、粘扣与扎带固定于蓄电池表面或蓄电池架上。每个蓄电池内阻传感器可独立采集蓄电池的电压、内阻、极柱温度，其中温度传感器安装于测试线的负极冷压端子处。模块直接采用SBUS通讯电路，级联方式连接。

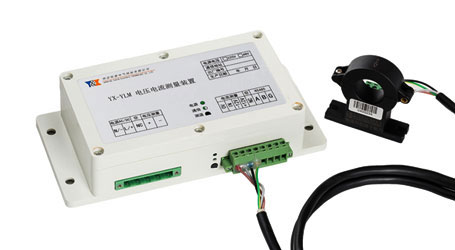

2、电池串电流、电压采集装置

每串蓄电池配备一个电压电流采集装置，可以采集单串蓄电池组的总电压和电流。

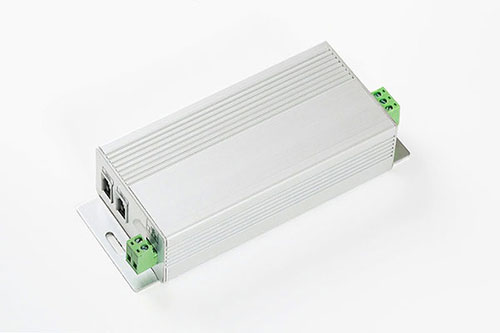

3、sbus转485模块

每串蓄电池都有一个sbus转485模块，用于将每一串蓄电池的电压、电流、内阻、温度的sbus信号转换成485信号。

4、集中器

集中器相当于带本地显示和存储功能的小型电脑，可以对蓄电池组进行日常的数据采集和简单的告警判别，可以接收电压、电流测量装置传过来的信息，蓄电池监测单元直接通讯，具有TCP/IP网络通讯接口接口。

保定钰鑫电气科技有限公司专注蓄电池监测类产品的质量和研发，通过与华北电力大学、河北大学等科研院所的合作，专注产品的质量、拓宽产品应用范围，研发出适合不同领域、不同环境的蓄电池在线监测系统，从而满足用户的个性化定制需求。如果贵公司想定制蓄电池监测接入方案，欢迎点击客服或电话咨询。
