一、方案背景

阀控式铅酸蓄电池在实际使用中，普遍存在蓄电池维护量大，蓄电池维护工作不到位、电池状态监测难、电池故障发现难、不能及时有效处理故障等问题。为解决机房蓄电池监控和维护的难题，钰鑫电气专门研发出一套机房蓄电池在线监控系统，该系统可以在线监测蓄电池电压、温度、内阻、组电压和充放电电流。实现蓄电池被动均衡功能，提前预估蓄电池的监控状态，及时发现落后电池并进行预警，节约蓄电池维护成本，延长电池使用寿命。

二、客户需求

1、针对机房系统6组192节12V蓄电池，在线监测蓄电池电压、温度、内阻、组电压和充放电电流。

2、分布式采集蓄电池的内阻，实现蓄电池均衡充电管理。

3、24小时智能维护保障蓄电池，改善人工巡检的繁琐性。

4、提前预估蓄电池的监控状态，及时发现并预警落后电池。

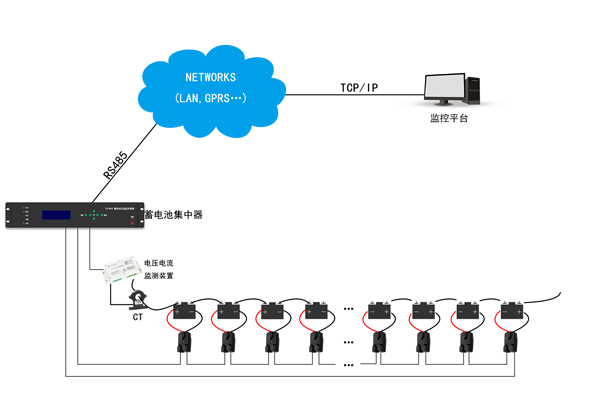

三、机房蓄电池在线监控方案接入图

四、方案配置

机房蓄电池在线监控系统由蓄电池参数传感器+组电压电流监测装置+蓄电池参数集中器三部分组成。针对江苏机房系统集成商，提出的需求和我们确定的组网方案：

（1）6组192节12V蓄电池采用钰鑫电气生产的YX-S121蓄电池内阻传感器，在线监测每只单体蓄电池的电压、内阻和极柱温度；

（2）组电压电流监测装置采用钰鑫电气生产的YX-YLM电压电流监测装置，在线监测每组蓄电池组电压和充放电电流；

（3）管理设备采用钰鑫电气生产YX-M04蓄电池集中器，通过保安室和主监控室在线查看数据，并且以图表、柱状图等形式实时显示蓄电池的健康状态，及时预测蓄电池的运行状态并维护故障蓄电池。

保定钰鑫电气科技有限公司专注蓄电池监测类产品的质量和研发，通过与华北电力大学、河北大学等科研院所的合作，专注产品的质量、拓宽产品应用范围，研发出适合不同领域、不同环境的蓄电池在线监测系统，从而满足用户的个性化定制需求。如果贵公司想定制蓄电池监测接入方案，欢迎点击客服或电话咨询。
