一、客户概况

阀控式铅酸蓄电池作为不间断的供电系统重要组成部分，在实际使用中普遍存在蓄电池维护量大，蓄电池维护工作不到位、电池状态监测难、电池故障发现难、不能及时有效处理故障等问题。钰鑫电气为解决银行蓄电池监测和维护的难题，专门研发出一套针对银行蓄电池的蓄电池在线监测系统的解决方案，该方案除了实现便携式蓄电池监测系统的所有功能外，还能够实时在线监测蓄电池的运行状态，定时监测每个电池的内阻变化趋势，同时还可以将所采集到的电池信息和报警信息上传，随时掌握蓄电池的运行状况和发现落后电池。

二、客户需求

1、针对江苏银行项目，1台UPS，2组64节12V蓄电池，在线监测蓄电池电压、温度、内阻、组电压和充放电电流

2、实现对蓄电池容量SOC、健康状态SOH的预测

3、延长电池使用寿命，节约蓄电池维护更换成本

4、测量数据要求接入到用户现有的后台系统中

三、方案详细描述

1、单体蓄电池监测

每块蓄电池单独配一个蓄电池智能参数传感器，以双面胶、粘扣与扎带固定于蓄电池表面或蓄电池架上。每个蓄电池内阻传感器可独立采集蓄电池的电压、内阻、极柱温度，其中温度传感器安装于测试线的负极冷压端子处。模块直接采用SBUS通讯电路，级联方式连接。

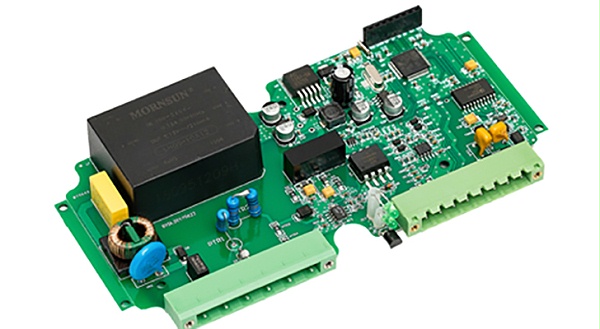

2、电池串电流、电压采集装置

每串蓄电池配备一个电压电流采集装置，可以采集单串蓄电池组的总电压和电流。

3、sbus转485模块

每串蓄电池都有一个sbus转485模块，用于将每一串蓄电池的电压、电流、内阻、温度的sbus信号转换成485信号。

保定钰鑫电气科技有限公司专注蓄电池监测类产品的质量和研发，通过与华北电力大学、河北大学等科研院所的合作，专注产品的质量、拓宽产品应用范围，研发出适合不同领域、不同环境的蓄电池在线监测系统，从而满足用户的个性化定制需求。如果贵公司想定制蓄电池监测接入方案，欢迎点击客服或电话咨询。
