随着电力行业的飞速发展，蓄电池生产厂家的良莠不齐，导致蓄电池未到使用寿命就提前出现故障。危难关头蓄电池监测厂家应运而生，您了解蓄电池内阻监测模块吗？请听钰鑫电气小编为您分析蓄电池内阻监测模块的接线图！

蓄电池内阻监测模块可以实时准确地采集蓄电池的电压、内阻、表面温度等运行参数，有的用户认为安装蓄电池内阻监测传感器非常难，现在一份关于蓄电池内阻监测模块的接线图让你了解蓄电池内阻模块的安装是如此简单！

一、485通信转换器的侧面接线

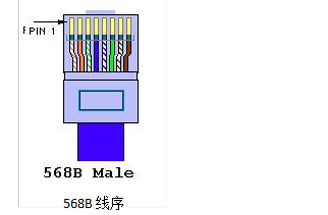

485通信转换器通信接口是以标准485接口，接口线主要使用568B的线序，来制作网线。水晶头的线序为1-橙白，2-橙，3-绿白，4-蓝，5-蓝白，6-绿，7-棕白，8-棕。

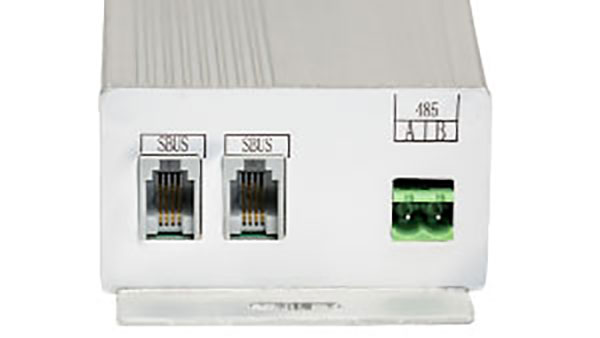

二、485通信转换器的侧面接线

1.485通信转换器是通过220V 供电，市电火线为-L，市电零线为-N；

2.SBUS接口可以与蓄电池内阻监测模块相连，不用细分；

3.RS485通信转换器与主机相连，棕白为-A，棕为-B。

三、蓄电池内阻监测模块

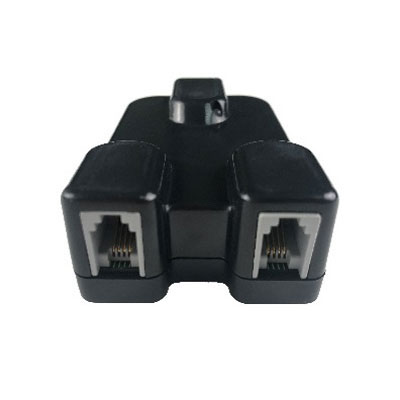

1.蓄电池内阻监测模块有两个SBUS接口，不用细分，与通信转换器上的SBUS接口相连，蓄电池内阻监测模块按照地址一次碱性串联连接，当蓄电池内阻监测模块超过30个时，要与通信转换装置形成回路。

2.蓄电池内阻监测模块红色和黑色连接线连接在蓄电池上，红色线接蓄电池的正极，黑色线接蓄电池的负极，蓄电池内阻监测模块首尾连接通信转换装置。

特别要注意：蓄电池的红色和黑色接线不要接反了，不然会把蓄电池内阻监测模块烧坏。

3.蓄电池内阻监测模块与蓄电池连接后，路色的指示灯开始闪烁。

想要了解更多关于蓄电池监测模块和蓄电池在线监测系统的信息，欢迎咨询保定钰鑫电气科技有限公司！产品主要应用于电力、银行、通信以及IDC数据机房等蓄电池监控领域。目前公司拥有YX-S、YX-M、YX-Y等多个系列几十种型号的产品，可以针对不同行业用户的定制产品解决方案。
