一、方案背景

本方案是针对山西某变电站蓄电池监测项目，蓄电池维护量大，蓄电池维护工作不到位、电池状态监测难、电池故障发现难、不能及时有效处理故障等问题，研发设计的一套变电站蓄电池在线监测系统，系统可以在线监测蓄电池的单体电压、单体温度、单体内阻，以及整组蓄电池的组电压和充放电电流，实现蓄电池智能化管理，省去了维保人员现场维保检测的繁琐性，提高了电源系统的供电质量和管理水平，具有简明实用、投资少等优点。

二、客户痛点

◆ 蓄电池的实时电压、内阻、温度等重要参数没有变电站蓄电池监控系统中

◆ 无法实现对变电站蓄电池容量SOC、健康状态SOH的预测

◆ 无法检测出蓄电池组中的落后电池，预警意外掉电事故的发生

◆ 系统接入成本高，施工接线复杂，容易造成蓄电池短接事故

◆ 非生产厂家或者售后服务不好，不能及时跟进处理蓄电池监测的问题

三、方案详细描述

1、采用蓄电池智能参数传感器监测

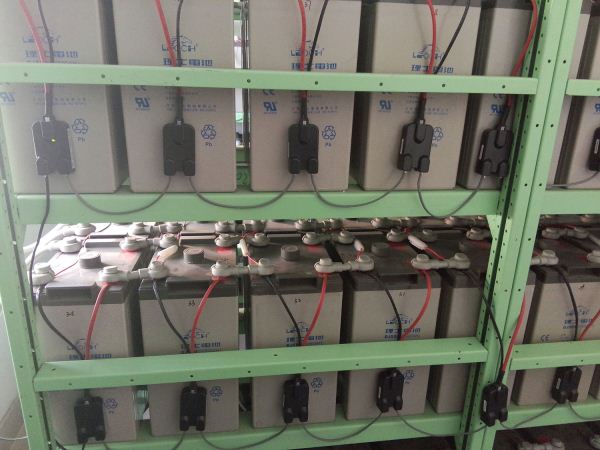

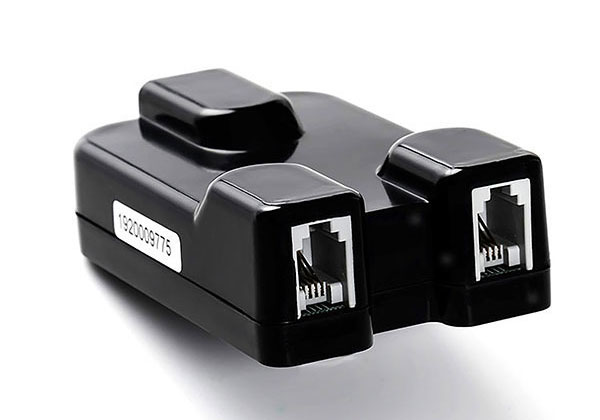

每块蓄电池单独配一个蓄电池智能参数传感器，以双面胶、粘扣与扎带固定于蓄电池表面或蓄电池架上。每个蓄电池智能参数传感器可独立采集蓄电池的电压、内阻、极柱温度，其中温度传感器安装于测试线的负极冷压端子处。模块直接采用SBUS通讯电路，级联方式连接。

2、电池串电流、电压采集装置

每串蓄电池配备一个电压电流采集装置，可以采集单串蓄电池组的总电压和电流。

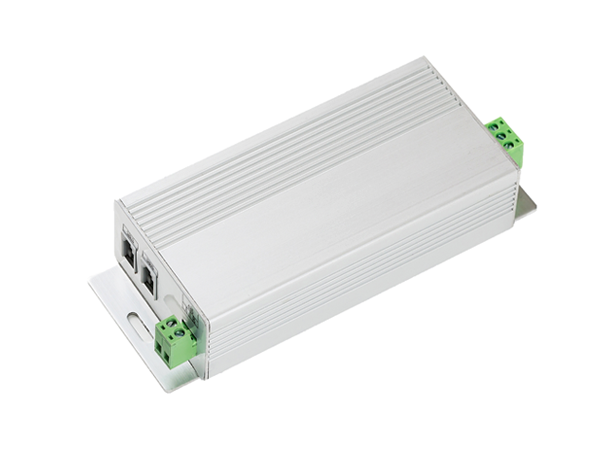

3、sbus转485模块

每串蓄电池都有一个sbus转485模块，用于将每一串蓄电池的电压、电流、内阻、温度的sbus信号转换成485信号，接入现有变电站蓄电池监测系统中。

保定钰鑫电气科技有限公司专注蓄电池监测类产品的质量和研发，通过与华北电力大学、河北大学等科研院所的合作，专注产品的质量、拓宽产品应用范围，研发出适合不同领域、不同环境的蓄电池在线监测系统，从而满足用户的个性化定制需求。如果贵公司想定制蓄电池监测接入方案，欢迎点击客服或电话咨询。
