一、方案背景

随着电力行业的发展，阀控式密封铅酸蓄电池作为保证UPS电源正常供电的重要组件，普遍存在蓄电池容量下降过快，使用寿命短，掉站等事故频频发生。从阀控式密封铅酸蓄电池的结构、性能和使用情况等综合因素来看，阀控式密封铅酸蓄电池在正常情况下使用1～4年后，其容量下降应不会这么快，造成阀控式密封铅酸蓄电池容量下降过快、使用寿命缩短的主要原因，在于其阀控式密封铅酸蓄电池使用环境以及维护监控不到位有关。

钰鑫电气专门针对UPS电源系统，设计研发出一套适用于UPS蓄电池的在线监测管理系统，本蓄电池在线监测系统为UPS电源系统专用，在线采集每节单体电池的电压、内阻及其变化趋势，自动记录放电过程中蓄电池的状态信息，并通过蓄电池参数传感器对蓄电池进行有效的在线均衡维护，提高蓄电池的使用寿命。

二、客户需求

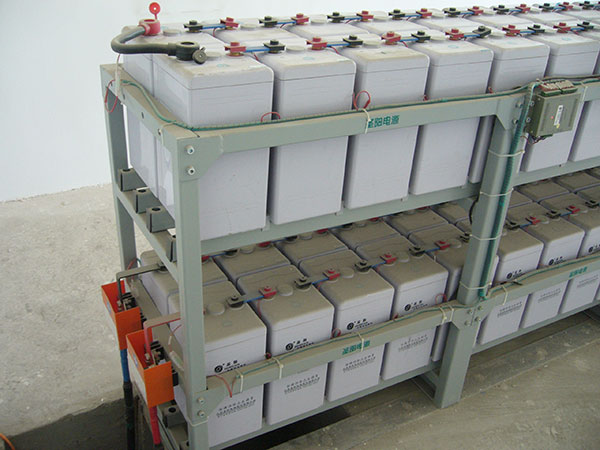

1、针对现场4组160块12V蓄电池，实现在线采集蓄电池电压、内阻、温度、总电压和充放电电流。

2、要求分布式采集蓄电池的内阻，实现蓄电池均衡管理功能。

3、预测蓄电池的监控状态，及时发现落后电池并预警。

4、接入到后台系统，实现集IP地址设置功能，本地查看功能，故障诊断功能，告警功能于一体。

三、方案详细描述

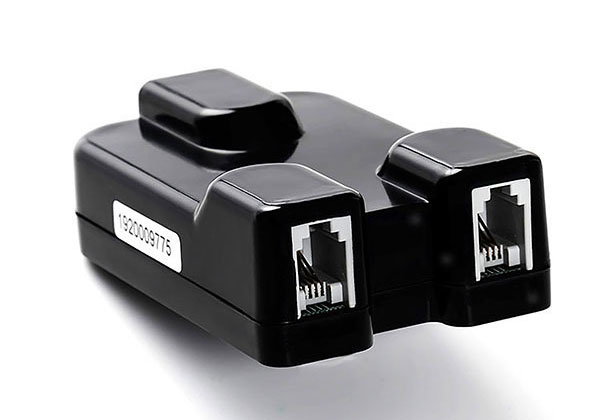

1、采用单体蓄电池参数传感器监测方式

每块蓄电池单独配一个蓄电池参数传感器，以双面胶、粘扣与扎带固定于蓄电池表面或蓄电池架上。每个蓄电池参数传感器可独立采集蓄电池的电压、内阻、极柱温度，其中温度传感器安装于测试线的负极冷压端子处。模块直接采用SBUS通讯电路，级联方式连接。

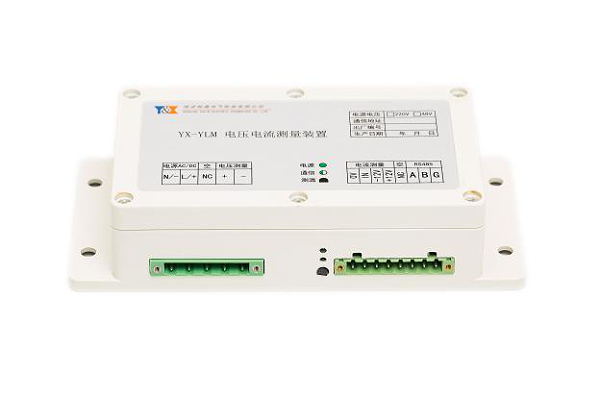

2、电池串电流、电压采集装置

每串蓄电池配备一个组电压电流采集装置，可以采集单串蓄电池组的总电压和电流。

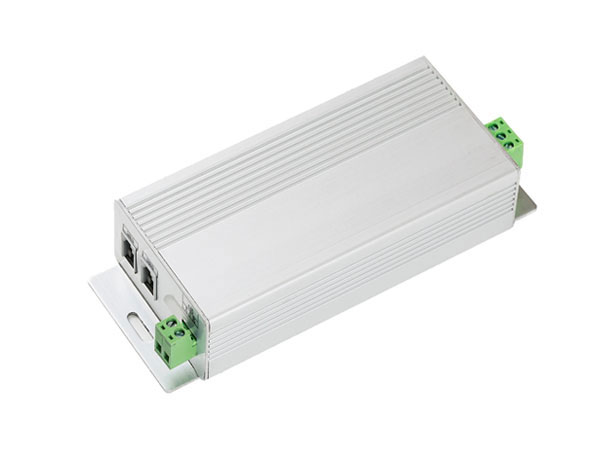

3、sbus转485模块

每串蓄电池都有一个sbus转485模块，用于将每一串蓄电池的电压、电流、内阻、温度的sbus信号转换成485信号。
