一、方案背景

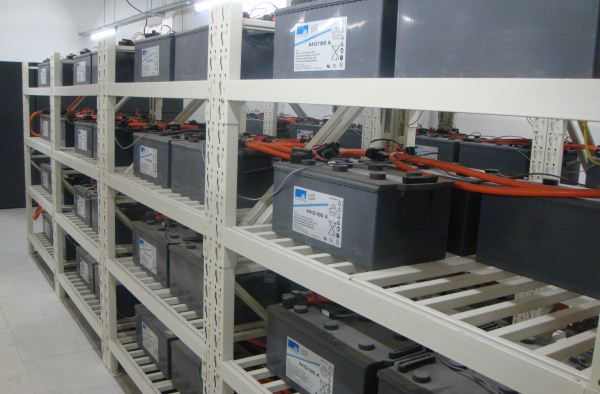

本系统是针对天津某项目变电站运行中，存在的蓄电池维护量较大、维护工作不到位、电池状态难监测、不能及时有效处理故障蓄电池的因素，专门研发设计生产出一套用于监测管理蓄电池的变电站蓄电池在线监测系统。系统分布式采集蓄电池电压、内阻、温度、总电压和充放电电流，实现蓄电池均衡充电管理，通过在线采集的方式对蓄电池的健康状态进行远程监控，并具备SOH管理、均衡管理功能，实现蓄电池智能化管理。

二、客户需求

1、针对变电站3组324只12V蓄电池，实现在线采集蓄电池电压、内阻、温度、总电压和充放电电流。

2、蓄电池内阻用单体蓄电池模块采集的方式，实现蓄电池均衡管理功能。

3、系统要求可以通过局域网web浏览器方式在线查看数据，实现统一管理。

4、预测蓄电池的监控状态，及时发现落后电池，并发送蓄电池告警信息等功能。

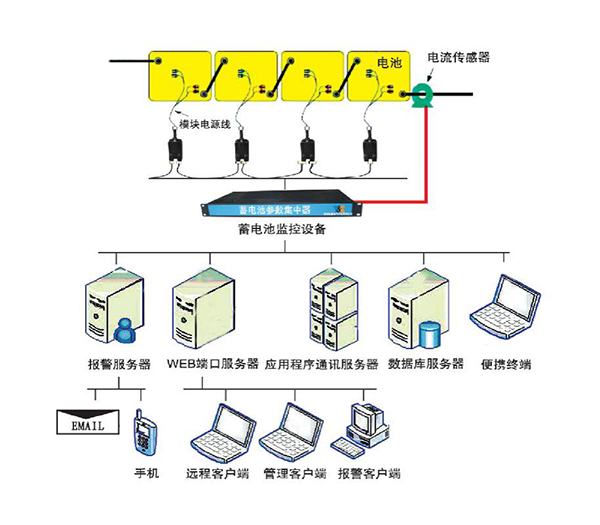

三、系统硬件拓扑图

四、组网方案

变电站蓄电池在线监测系统由蓄电池参数传感器、总电压电流测量装置、通信转换装置三部分组成。针对系统集成商客户，提出的需求和我们确定的组网方案：

（1）3组324只12V蓄电池使用保定钰鑫生产的蓄电池参数传感器，采集每只单体蓄电池的电压、温度和内阻；

（2）总电压电流测量装置使用保定钰鑫生产的YX-YLM电压电流测量装置，在线采集每组蓄电池组电压、充放电电流以及环境温度；

（3）通信设备使用保定钰鑫生产的485通信转换装置负责协议转换，采用标准的 model_bus协议，接入客户现有集成商系统中；

保定钰鑫电气科技有限公司专注蓄电池监测类产品的质量和研发，通过与华北电力大学、河北大学等科研院所的合作，专注产品的质量、拓宽产品应用范围，研发出适合不同领域、不同环境的蓄电池在线监测系统，从而满足用户的个性化定制需求。如果贵公司想定制蓄电池监测接入方案，欢迎点击客服或电话咨询。
